ÇELİK IZGARA TİPLERİ:

SP SERİSİ BASKILI KAYNAKLI IZGARALAR


SP tip ızgaralar, Taşıyıcı Lamalar ve Bağlayıcı çubuklardan imal edilirler.
İmalat sürecinde,bağlayıcı çubuklar Taşıyıcı lamaların üzerine her değen noktasında yüksek basma gücü altında akım kaynağı ile kaynaklanırlar.
34x38mm kesitli bir ızgarada m2'de yaklaşık 800 noktada kaynak yapılır. Bu yapı sayesinde yüksek stabilite ve yük taşıma kapasitesine sahip olurlar ve ağır yüklerden aşırı ağır yüklere kadar olan bölgede güvenli olarak hizmet ederler.


*Taşıyıcı lamalar 2,3,4 ve 5mm olabilir
*Diger kalınlıklar istek üzerine özel imal edilirler.
*Taşıyıcı lamaları 2 mm olan ızgaraların bağlayıcı çubukları 3,8mm'dir.Taşıyıcı lamaları 3, 4 ve 5mm olan ızgaraların bağlayıcı çubukları 5,8mm olarak imal edilirler.
* Bağlayıcı burgulu çubuk aralıkları genelde merkezden merkeze 38 ,50 veya 100 mm olacak şekilde imal edilirler.

Malzeme tipleri :
Çelik için S235JR-EN10025-1 / St37,2 çelik St3S , Paslanmaz çelik için 1,4301 (V2A) veya 1,4571 (V4A)

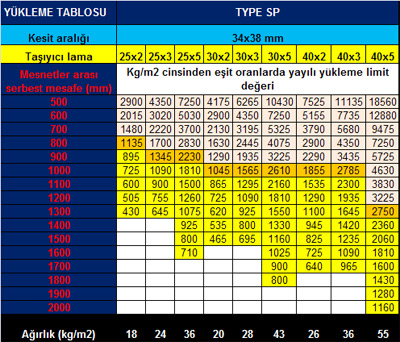

Malzeme tiplerine göre yükleme faktörleri ;
müsaade edilen bükülme gerilimi : 140N/mm2
plastik deformasyon noktasına kadar emniyet faktörü : 1,7
kırılma noktasına kadar emniyet faktörü : 2,4
34x50mm kesit aralığı için güçsüzleştirme faktörü : 0,95


SP tip ızgaraların panel ebatları imalat sürecindeki kaynak prosesinden dolayı oluşan büzülmelerden sonra +0/-4mm toleranslarda olur.
SP tip ızgaralar DIN 24537'ye uygun olarak 6.000 mm boy ve 1000mm genişliklerde üretilirler,bu ölçüler teoriktir.
Bu ızgaralar farklı alt destek aralıklarına uygun olarak yanlamasına kesilerek platforma döşenecek duruma getirilirler.Bu sebep ile taşıyıcı lamalar boy istikametindedir.
Standart 6000x1000mm panelden farklı ölçülerin kesilip yerleştirilmesi örnek resimde gösterilmektedir.
SP tip ızgaralarda en yaygın kullanılan tipler 34x38mm ve 34x50mm'dir.
Fiyat ve hafiflik istenen durumlarda en ideali ise 34x100mm ızgaradır.
En çok tercih edilen Taşıyıcı lama tipi de 30x3 mm düz lamadır.
Net kesit açıklığı-taşıyıcı ve bağlayıcı lamaların arasında kalan içten içe olan mesafedir.
Kesit aralığı ise taşıyıcı ve bağlayıcı lamaların merkezden merkeze olan mesafeleridir.




SP TİP IZGARA SEÇME METODU


En kolay yerleşim şekli platformlara ızgara kaplarken standart panelleri platform boyunca 1,000mm ve katları şeklinde yerleştirmektir,bu sayede 6,000mm uzunluğundaki yönde istenen boyda kesilen ızgaralar platform genişliğini kaplayacak tarzda döşenebilirler.
Bu şekilde taşıyıcı lamaların platform enince uzanması ve yükü kenar alt taşıyıcı profillere tam olarak taşıması sağlanmış olur.Taşıyıcı lamaların her iki yanda da alt profillerin üzerine minimum 30mm oturması sağlanmalıdır.
